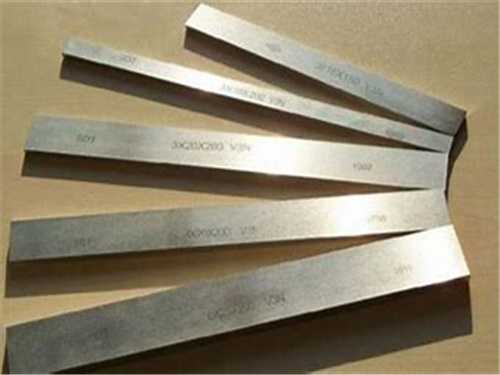

更多材料及技術問題請聯系我們或咨詢在線客服。YXM1日立高速工具鋼

　　日本日立HITACHI金屬YXM1是含鎢鉬高速工具鋼，是目前使用量的高速鋼種,淬硬后高的表面硬度,極高的韌性和抗壓強度,使用硬度≥63HRC。

　　化學成份(%質量):C0.85Si0.25Mn0.35Cr4.15V2.05Mo5.30

　　W6.50P0.025S0.01

　　參考對應牌號:日本JIS標準鋼號SKH51美國標準鋼號AISI－M2

　　鍛造溫度：溫度1100－900℃。

　　退火規范:退火溫度800－850℃，保溫2－4小時，在爐中漸冷。

　　淬火/回火:先預熱至溫度550～600℃yxm1鋼,再加熱至950℃,加熱至1220～1250℃;或1200～1230℃,在油中淬硬,但油溫必須保持在40～60℃。

　　回火溫度℃，靜止空氣中冷卻,回火2次,硬度≥62HRC

　　典型應用舉例:冷鍛模、精沖模、粉末壓制模等、剪切機yxm1鋼模。

　　宜于制造強力切割用耐磨、耐沖擊各種工具。

　　沖模,螺絲模,較需軔性及形狀繁雜工具,銑刀yxm1鋼,鉆頭等.

　　添加玻璃纖維材料的塑膠模具等。

　　蘇州東锜公司擁有一支穩定的技術團隊，從生產、銷售到售后為您提供專業化的一條龍服務。在東锜全體員工的努力和社會各界的支持下，公司迅速發展，規模不斷擴大，在未來的發展道路上，東锜全體員工衷心希望與新老客戶及社會各界同仁攜手共創佳績，歡迎各界朋友蒞臨參觀、指導和業務洽談。

本文部分內容來源于網絡，我們僅作為信息分享。本站僅提供信息存儲空間服務，不擁有所有權，不承擔相關法律責任。如發現本站有涉嫌抄襲侵權/違法違規的內容，請發送郵件至tokaits@163.com舉報，一經查實，本站將立刻刪除。
